封闭型母线槽的详细资料
达瑞电气为您推荐
母线槽特点是具有系列配套、商品性生产、体积小、容量大、设计施工周期短、装拆方便、不会燃烧、安全可靠、使用寿命长。母线槽产品适用于交流50Hz，额定电压380V，额定电流250A-6300A的三相四线，三相五线制供配电系统工程中。
编辑

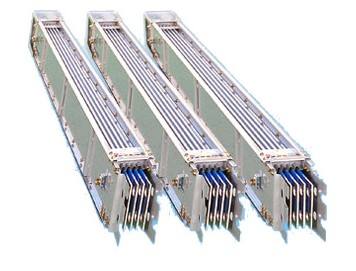

封闭式母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、L型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、T型垂直（水平）三通母线、X型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。按其结构及用途分为密集绝缘、空气绝缘、空气附加绝缘、耐火、树脂绝缘和滑触式母线槽；按其外壳材料分为钢外壳、铝合金外壳和钢铝混合外壳母线槽。
编辑
按用途，母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、L型垂直（水平）弯通母线、Z型垂直（水平）偏置母线、T型垂直（水平）三通母线、X型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成的。
按绝缘方式，可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。
空气式插接母线槽（BMC）。由于母线之间接头用铜片软接过渡，在南方天气潮湿，接头之间容易产生氧化，形成接头与母线接触不良，使触头容易发热，故在南方极少使用。并且接头之间体积过大，水平母线段尺寸不*，外形不够美观。
密集绝缘插接母线槽（CMC）。其防潮、散热效果较差。在防潮方面，母线在施工时，容易受潮及渗水，造成相间绝缘电阻下降。母线的散热主要靠外壳，由于线与线之间紧凑排列安装，L2、L3相热能散发缓慢，形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制，只能生产不大于3m的水平段。由于母线相间气隙小，母线通过大电流时，产生强大的电动力，使磁振荡频率形成叠加状态，造成过大的噪声。
高强度封闭式母线槽（CFW）。其工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，母线水平段可生产至13m长。由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定，母线之间有18mm的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候；由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
