㈢ 安装示意图及主要另部件：

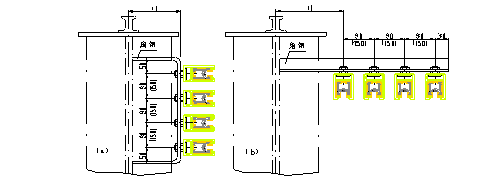

1. 安装方式分：直立式（a）和水平式（b）（如下图所示）二种。
 |

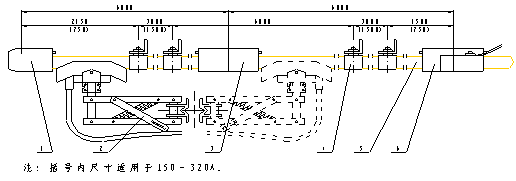

2. 装置示意图：
1.终端盖 2.双极集电器 3.导轨接头 4.悬挂座 5.导轨及护套 6.电源输送器
 |

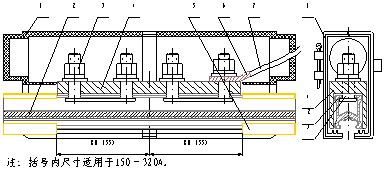

3. 接头装置：
 |
3. 接头装置：
1.接头护套 2.导轨 3.连接螺钉 4.铝接头 5.导轨护套
6.铜接线端子 7.电源电缆
㈣ 供电方式：
在考虑滑触线供电点的同时应先考虑同跨滑触线的用电设备的总台数总容量，任务工作制和全线长度的电压降值，及环境温度（电压降计算可根据前面导轨参数表的数据计算）。供电一般有以下几种供用户参考：①单端供电；②中部供电；③两端供电；④两端1/6处供电；⑤两端1/10处和中部三点供电等。
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
