一：产品特点
DHG(DHGJ)系列安全滑触线优点：占用空间小、组合灵活、弯道半径小、安装方便快捷。
应用领域：港口运输、造纸、自来水、汽车制造、家电、物流等行业。
二：产品型号、规格

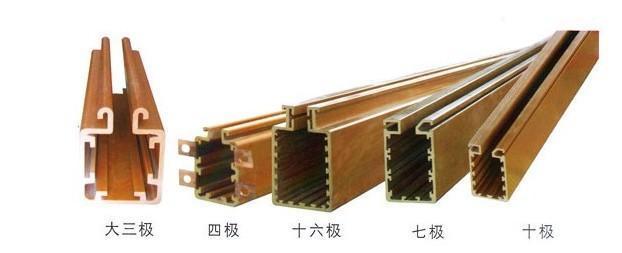

a.输电导管
㈠单级导轨zui大连续载流量：50A;80A;125A;140A;170A;210A;270A;320A;360A
㈡单级导轨截面积：10mm2;16mm2;25mm2;35mm2;50mm2;70mm2;95mm2;150mm2
㈢导电相数:3相;4相;5相;6相;7相;8相;12相;14相
㈣管式滑线:J-铝合金；R-弯管；普通型不标
b．集电器
㈠电刷载流量：40A;60A;150A
㈡电刷相数:3相;4相;5相;6相;7相;8相;12相;14相
㈢特性：A-铝合金；R-弯管
㈣集电器：多级管式集电器
三：主要技术参数
1.安全指标
序号类别指标值
1极间、极对地绝缘电阻＞10MΩ
2绝缘介电强度试验工频交流3000V、1min无击穿闪烁现象
3相比漏电起痕指数CT1＞600V
4可燃性试验自熄
5环境试验耐高温试验： 55℃
耐低温试验：-20℃
耐湿热试验相对湿度95% 40℃
6电动稳定性50倍I额定0.1s
7电热稳定性2倍I额定1s
8冲击耐化学腐蚀、稳定性耐酸、耐碱、耐盐雾腐蚀
9外壳防护等级IP13IP23IP54
2.主要性能指标
类别指标值
输电导轨符合GB3952-3957-83《电线电缆导体》标准要求，
电阻率ρ≤0.017Ωmm/m
电刷电阻系数：0.1~0.35；
摩擦系数：0.2；
接触压降：0.3~0.7V；
运行2000KM磨损量：＜0.7mm；
电刷有效磨损：4~6mm；
有效工作压力：1.8~203N/cm
集电器主体材料：粉末冶金（铜和石墨）
环境温度：-40℃~ 105℃
运行速度：U≤120m/min
工作电压：不超过交流电660V或直流1000V
电刷接触压降：0.3~0.7V
电刷有效磨损量：4~6mm
牵引力：F＜80N；
四：型号与基本数据
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
