专业生产TL65型钢制拖链安装尺寸

达瑞电气为您推荐



 TLG 型钢制拖链其使用行程zui大为 40 米，适用于所有传动方式。可随意加长和缩短。

       此外，可通过改变销轴获得改变弯曲半径。拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为 5mm链板的高度，也就是支撑板的高度，是由电缆zui大直径决定的，机床zui大限度运转时，如拖链的宽度超过 300mm ，拖链的长度超过4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。弯曲半径要根据电缆的zui大直径选择并应达到电缆直径的 10 倍。弯曲半径可根据所给表格选择100 －600mm ，行程小的可相应选择较小的半径。

       拖链的长度＝1／2行程＋4个弯曲半径, 这只适用于当固定联结是在行程的中点时.拖链的固定可根据机床位置情况选择. 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周。

       TLG系列钢制拖链，是一种新型钢制拖链，是TL系列的补充。相对比TL系列钢制穿线拖链具有机械强度更大、外形更加美观的特点。钢制拖链可以根据需要做淬火、渗碳处理，以获得更强的机械强度与韧性。钢制拖链表面可以做镀锌、镀铬、镀镍处理，以适应不同的工作环境。钢制拖链选型技术。

TL系列金属拖链型号

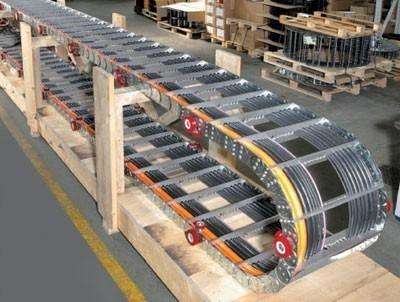

       由于钢铝拖链的展开形状就跟拱桥一样,因此人们也经常称为桥式钢铝拖链,现在的钢铝拖链已经广泛使用在机床上，主要对于电缆、油管、气管、水管、风管上，起牵引和保护作用。也使机床整体看起来更美观。

       桥式钢铝拖链据使用环境和使用要求的不同分为桥式钢制拖链，全封闭钢制拖链，半封闭钢制拖链三种。

       桥式钢铝拖链有45、65、95、125、180、225、250型，拖链宽度可按用户要求定做，弯曲半径从50-800之间。

       钢铝拖链的主体是由链板（优质钢板镀铬）支撑板（挤拉铝合金）轴销（合金钢）等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，钢性好不变形，安装方便，使用可靠，易拆装，尤其是本产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形，不下垂。

•
