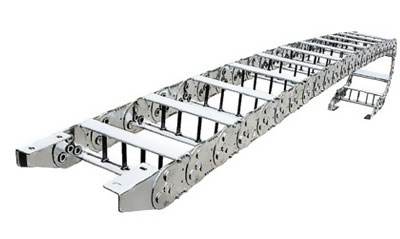

TLG型钢制拖链TLG型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置(允许不用支承轮)长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为50-60MM，链板高度为35-150MM，可任意选用。 TLG型钢制拖链型号 121/221/321/521/621 |
|
|
|
TLG型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置(允许不用支承轮)长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为50-60MM，链板高度为35-150MM，可任意选用。 SLE型钢制拖链其使用行程*大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴 获得改变弯曲半径。 拖链的支撑板的宽度为150MM至600MM，孔与孔之间的间隔量为5MM。 |
|
 |
|
□ 链板的高度，也就是支撑板的高度，是由电缆*大直径决定的，机床*大限度运转时，如拖链的宽度超过 300MM，拖链的长度超4M时出于稳定性原因，应考虑选择加大一号规格的拖链。 |
|
□ 弯曲半径要根据电缆的*大直径选择并应达到电缆直径的的10倍。弯曲半径可根据所给表格选择50-600MM，行程小的可相应选择较小的半径。 □ 拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结器是在行程的中点时。 □ 拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内部或外部，一般情况联结部分在拖链内，而向外周。 |
 |
 |
|
 |
 |
 |
|
TLG 型钢制拖链主要参数，及支撑板尺寸 |
mm |
