HXDL-100镀锌电缆滑触线
达瑞电气为您推荐
HXDL-100镀锌电缆滑触线由轨道、携缆小车、电缆以及悬吊、固定等组件组合而成。该产品以其简便的结构、完备的性能被广泛地应用于铁路货场、港口码头以及烟草机械等行业的起重运输机械的移动供电和信号传输系统中。
技术参数：
|
|
|
|
|||
|
A |
B |
C |
D |
||
|
HXDL-33 |
33 |
40 |
14 |
2.0 |
DTC-33 |
|
HXDL-40 |
40 |
40 |
14 |
2.0 |
DTC-44 |
|
HXDL-50 |
50 |
50 |
16 |
2.5 |
DTC-50 |
|
HXDL-60 |
63 |
18 |
18 |
4.0 |
DTC-60 |
|
HXDL-70 |
72 |
68 |
22 |
4.0 |
DTC-70 |
|
HXDL-100 |
100 |
100 |
35 |
6.0 |
DTC-100 |
|
注：1、轨道标准长度：4m、6m。2、轨道材料：冷轧钢板、不锈钢板 |
|||||
一、产品介绍
该产品主要用于意大利CMOAS公司为中国设计的卷烟生产线上，滑线导轨是CMOAS公司提供的关键件，在CMOAS设计的DM型分料传送装置，MCA系列贮仓式喂料机，滑线导轨SAM系列配叶柜、SAD系列贮丝柜和FIFQ系列堆寻式贮叶柜等烟草生产设备上，作为移动行车电机、电器的供电和电子装置的信号传送产品，滑线导轨是各起重机厂不可缺少的配套产品，可与进口产品相互通用，也可作为设备的备用件，滑线导轨广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。
二、冷轧板镀锌电缆滑线导轨HXDL-40结构特点及工作原理
该滑线导轨由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。扁平电缆采用非延燃性材料，可用于户内外和接触油污的场所，具有一定的耐气候性能，与圆电缆比具有弯曲半径小，寿命长等优点。

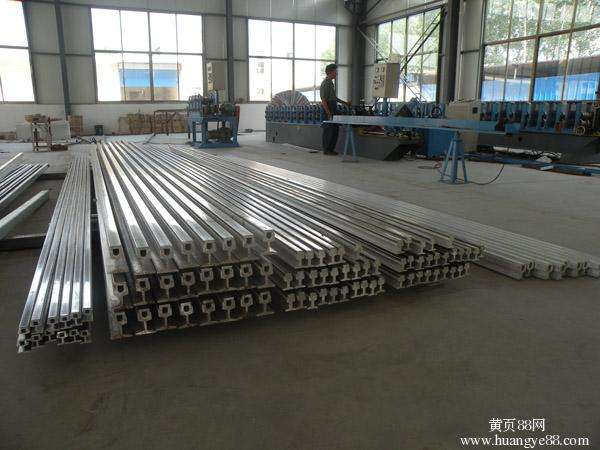

轧道采用冷轧钢板一次冷拉成型，以确保轨道截面尺寸的精度，取代了角钢及其它导电方式的不安全，重量大，室内滑线积灰，室外结冰造成线路短咯，影响使用的缺点，更具有国内开创特点，轨道单位长度4~6m采用耦合器连接头，可依需扩展到任意长度。
该滑线导轨的工作原理见工程应用图示（1）扁平电缆的始端（接现场接线盒）固定于导轧的始端固定器上，再根据现场允许运行的空间，间隔适当的长度（1-2.5mm）依次固定在携带电缆的四轮台车上，电缆未端（接用电源）因定在后一个小车（牵引车）上。通过拔车上的弹簧拔小车往复移动，通过电缆的拖拽（长度如超过20m应考虑原用牵引绳，使电缆免受拉力）作用，带动所有的小车在轧道中任意速度自由滑动，导轨安装简便，无需调试，滑线导轨且无触点接触供电等优点，安全可靠。
三、冷轧板镀锌电缆滑线导轨HXDL-40主要技术数据：
1、 额定电压：AC750V以下。
2、 每芯导线材料和截面积：橡套扁平软电缆、多股铜芯线1.5-50mm2
3、 环境温度：-20°C~+90°C
4、 四轮台车运行速度：<90m/min
5、 四轮台车工作寿命：<3200h
6、 允许大静负荷：150kg
四、冷轧板镀锌电缆滑线导轨HXDL-40订货需知
1、 轨道长度（m）
根据行车实际运行距离由用户统计确定，另再加存放携带四轮台车的距离。
2、 电缆长度（m）
实际运行长度+存放小车距离+至用电器及接线盒所必需的长度。
3、 四轮台车数量
一般为轨道总长度的1/2，用户可根据允许电缆下垂空间增减四轮台车数量。
4、 耦合连接头数量：
根据轨道总长度，超过4m轨道需配件。
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
