异频介质损耗测试仪-扬州达瑞

发布时间：2020-08-23

点击次数：2497

所属分类：介质损耗测试仪

产品描述

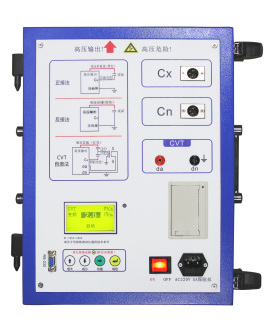

异频介质损耗测试仪
达瑞电气为您推荐：
异频全自动介质损耗仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为45Hz或55Hz，55Hz或65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯可测试绝缘油介质损耗。

简介
异频介质损耗仪又称异频介质损耗测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。

该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。

仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。

测试仪特性
◆ 操作简单、中文显示、打印

◆ 使用方便、无需换算

◆ 异频介质损耗测试仪自带高压，抗干扰能力强、测试时间短等优点

测试仪参数：
1、高压输出： 0.5 ～10kV，每一档增加500V，共有20档

高压输出电缆、可拖地使用

45Hz、50Hz、55Hz三种频率

2、容量： 1500VA

3、准确度： tgδ: ±(读数*1.0%+0.08%)

Cx: ±(读数*1.5%+5PF)

4、分辨率： tgδ：0.01% Cx：1pF

5、测量范围： 0.1% < tgδ < 50%

3PF< Cx < 60000PF

10KV时，Cx ≤30000PF

5KV时，Cx ≤60000PF

6、电源： AC 220V士10% 50士1Hz

7、谐波适应： ≤3%

8、使用条件： -15℃－50℃ 相对湿度<80%

9、外型尺寸： 460（L）×335（W）×340（H）

10、重量： 30 kg

工作原理：

异频介质损耗测试仪启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
