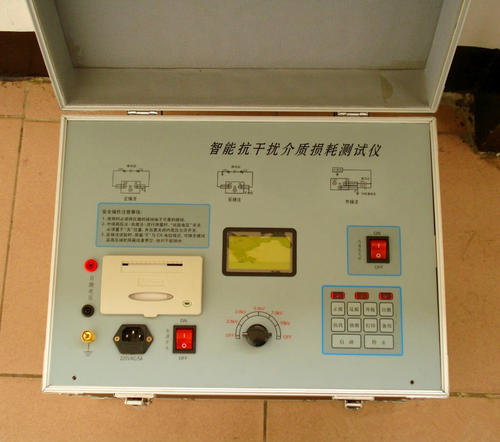

介电常数测试仪-扬州达瑞

发布时间：2020-08-21

点击次数：2396

所属分类：介质损耗测试仪

产品描述

介电常数测试仪
达瑞电气为您推荐：
介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有北京冠测精电仪器设备有限公司复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。

概述
仪器的基本原理是采用高频谐振法，并提供了通用、多用途、多量程的阻抗测试。它以单片计算机控制仪器，测量核心采用了频率数字锁定、标准频率测试点自动设定、谐振点自动搜索、Q值量程自动转换、数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至最低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量时更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。

技术指标

1．Q值测量

a．Q值测量范围：5～999。

b．Q值量程分档：30、100、300、999、自动换档。

c．标称误差

频率范围：25kHz～10MHz；

固有误差：≤5%±满度值的2%；工作误差：≤7%±满度值的2%；

频率范围：10MHz～50MHz；

固有误差：≤7%±满度值的2%；工作误差：≤10%±满度值的2%。

2电感测量

a．测量范围：0.1μH～1H。

b．分档：分七个量程。

0.1～1μH， 1～10μH， 10～100μH，

0.1～lmH， 1～10mH， 10～100mH， 100 mH～1H。

3．电容测量

a．测量范围：1～460pF(460pF以上的电容测量见使用规则)；

b．电容量调节范围

主调电容器：40～500pF；

准确度：150pF以下±1.5pF；150pF以上±1%；

微调电容量：－3pF～0～+3pF；

准确度：±0.2pF。

4．振荡频率

a．振荡频率范围：25kHz～50MHz；

b．频率分档：

25～74kHz， 74～213kHz， 213-700kHz， 700kHz～1.95MHz，

1.95MHz～5.2MHz， 5.2MHz～17MHz， 17～50MHz。

c．频率误差：2×10±1个字。

5．Q合格指示预置功能，预置范围：5～999。

6．仪器正常工作条件

a. 环境温度：0℃～+40℃；

b．相对湿度：<80%；

c．电源：220V±22V，50Hz±2.5Hz。

7．试样尺寸

圆片形：厚度2+0.5mm，直径为Φ30~40mm（ε<12时），Φ25~35mm（ε=12~30时），Φ15~20mm（ε>30时）

8．其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
