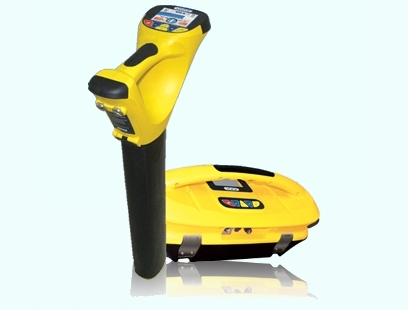

工作原理简介

由于正在运行的带电电缆不允许破坏任何接地线等连接线，也不允许将识别仪发射机的输出信号直接加在带有高压电的电缆相线上。带电电缆识别，需要解决两个难题，一是电缆识别信号如何耦合到电缆上的问题；二是耦合上去的信号一般比较小，而运行电缆可能存在50HZ不平衡电流、感应的50Hz干扰电流，电缆的分布电容电流等构成的50Hz工频电磁干扰，高灵敏度接收卡钳就存在如何抗50Hz工频干扰问题。

我们研制的带电电缆识别仪，发射和接收采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号，接收卡钳中的单片机，对接收的信号经过硬件和如软件的滤波后，再进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别开来。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。
